A fotovoltaikus modulok tesztkamrájában fellépő mérési bizonytalanságok jelentősen befolyásolhatják a vizsgálati eredmények pontosságát és megbízhatóságát, amelyek kulcsfontosságúak a fotovoltaikus modulok teljesítményének és tartósságának értékeléséhez. A PV-modulok tesztkamráinak szállítójaként ezeknek a bizonytalanságoknak a megértése elengedhetetlen ahhoz, hogy magas színvonalú tesztelési megoldásokat kínálhassunk ügyfeleinknek.
1. A mérési bizonytalanságok forrásai
1.1 Hőmérséklet mérési bizonytalanságok
A hőmérséklet kritikus paraméter a PV-modulok tesztelésében, mivel befolyásolja a modulok elektromos teljesítményét. A hőmérsékletmérés bizonytalansága több tényezőből adódhat.
Először is, a tesztkamrában használt hőmérséklet-érzékelők pontossága a bizonytalanság fő forrása. A különböző típusú hőmérséklet-érzékelők, mint például a hőelemek és az ellenállás-hőmérséklet-érzékelők (RTD-k), különböző szintű pontossággal rendelkeznek. Például a hőelemek pontossága jellemzően ±0,5-2°C, míg a jó minőségű RTD-k ±0,1-0,3°C-os pontossággal rendelkeznek. Ezeknek az érzékelőknek a kalibrálása is kulcsfontosságú. Ha az érzékelők nincsenek megfelelően kalibrálva, az jelentős hibákhoz vezethet a hőmérsékletmérésben.
Másodszor, a hőmérséklet eloszlása a tesztkamrán belül lehet nem egyenletes. Még fejlett hőmérséklet-szabályozó rendszerek esetén is előfordulhatnak hőmérséklet-gradiensek a kamrában. Ezeket a gradienseket olyan tényezők okozhatják, mint a fűtő- és hűtőelemek elhelyezkedése, a levegő keringési mintái és maguk a PV-modulok jelenléte. Például a fűtőelemek közelében lévő terület valamivel melegebb lehet, mint a kamra többi része. Ez az egyenetlenség bizonytalanságot okozhat a hőmérsékletmérésben a PV modul helyén.
1.2 Besugárzás mérési bizonytalanságok
A besugárzás, amely a napfény egységnyi területére jutó teljesítmény, egy másik kulcsparaméter a PV-modul tesztelésében. A besugárzás mérésének megvannak a maga bizonytalanságai.
A besugárzásérzékelők pontossága elsődleges szempont. A piranométerek, amelyeket általában a besugárzás mérésére használnak, különböző szintű pontossággal rendelkeznek a tervezéstől és a minőségtől függően. Ezen érzékelők kalibrálása is fontos. A helytelen kalibrálás hibákhoz vezethet a besugárzás mérésében. Például, ha egy piranométer nincs a vizsgált PV-modul specifikus spektrális válaszára kalibrálva, akkor túl- vagy alulbecsülheti a tényleges besugárzást.
Ezenkívül a fényforrás spektrális eloszlása a tesztkamrában eltérhet a természetes napfény spektrumától. A legtöbb tesztkamra mesterséges fényforrásokat, például xenonlámpákat vagy fémhalogén lámpákat használ. Ezek a fényforrások nem feltétlenül egyeznek meg tökéletesen a napfény spektrális jellemzőivel, ami bizonytalanságot okozhat a PV-modul teljesítményének valós körülmények között történő mérésében.
1.3 A páratartalom mérésének bizonytalanságai
A páratartalom szintén befolyásolhatja a PV-modulok teljesítményét és tartósságát. A tesztkamrában a páratartalom mérésének megvannak a maga bizonytalanságai.
A páratartalom-érzékelők pontossága jelentős tényező. A páratartalom-érzékelők, például a kapacitív vagy rezisztív érzékelők különböző pontosságúak. Például egy tipikus kapacitív páratartalom-érzékelő pontossága ±3-5% relatív páratartalom lehet. Ezeknek az érzékelőknek a kalibrálása is kulcsfontosságú. A nem megfelelő kalibrálás hibás páratartalom mérést okozhat.
Ezenkívül kihívást jelenthet a páratartalom stabilitása a tesztkamrán belül. A páratartalom ingadozása olyan tényezők miatt fordulhat elő, mint a párásító és párátlanító rendszerek működése, a PV modulok jelenléte és a levegő kiszivárgása a kamrából. Ezek az ingadozások bizonytalanságot okozhatnak a páratartalom mérésében.
2. A mérési bizonytalanságok hatása a PV-modul tesztelésére
2.1 Teljesítményértékelés
A mérési bizonytalanságok jelentős hatással lehetnek a PV-modul teljesítményének értékelésére. Például a hőmérsékletmérés hibája a modul teljesítményének helytelen kiszámításához vezethet. Mivel a PV modul teljesítménye hőmérsékletfüggő, a pontatlan hőmérsékletmérés a modul teljesítményének túl- vagy alulbecslését eredményezheti.
Hasonlóképpen, a besugárzás mérésének hibája is befolyásolhatja a modul teljesítményének értékelését. Ha a besugárzást túlbecsülik, úgy tűnhet, hogy a modul teljesítménye nagyobb, mint amilyen valójában, és fordítva. Ez helytelen döntésekhez vezethet a PV-modul minőségét és hatékonyságát illetően.
2.2 Tartóssági vizsgálat
A tartóssági tesztelés során a mérési bizonytalanságok befolyásolhatják a PV-modul hosszú távú teljesítményének értékelését. Például a nem megfelelő páratartalom mérés a valós környezeti feltételek pontatlan szimulációjához vezethet, amelyekkel a modul szembesül. Ha a páratartalom nincs pontosan szabályozva és mérve, előfordulhat, hogy nem lehet pontosan megjósolni a modul időbeli leromlását.
3. A mérési bizonytalanságok csökkentése
3.1 Érzékelő kalibrálása
A hőmérséklet-, besugárzás- és páratartalom-érzékelők rendszeres kalibrálása elengedhetetlen a mérési bizonytalanságok csökkentése érdekében. A kalibrálást nyomon követhető szabványok segítségével kell elvégezni az érzékelők pontosságának biztosítása érdekében. Például a hőmérséklet-érzékelők hitelesített referencia-hőmérőhöz, a besugárzási érzékelők pedig referencia-piranométerhez kalibrálhatók.
3.2 Kamra tervezése és ellenőrzése
A tesztkamra kialakításának javítása segíthet a mérési bizonytalanságok csökkentésében. Például a fejlett légkeringtető rendszerek használata segíthet minimalizálni a kamrán belüli hőmérséklet-gradienseket. A természetes napfényhez közeli spektrális eloszlású, jó minőségű fényforrások használata csökkentheti a besugárzás mérésének bizonytalanságát.
Ezenkívül fejlett vezérlőrendszerek használhatók a kamrán belüli stabil hőmérséklet, besugárzás és páratartalom fenntartására. Ezek a vezérlőrendszerek folyamatosan felügyelhetik és beállíthatják a környezeti paramétereket, hogy azok a kívánt tartományon belül legyenek.
4. PV modul tesztkamráink
A PV-modul tesztkamrák szállítójaként elkötelezettek vagyunk amellett, hogy kiváló minőségű tesztelési megoldásokat kínáljunk minimális mérési bizonytalanság mellett. Tesztkamráink nagy pontosságú érzékelőkkel vannak felszerelve, amelyeket rendszeresen kalibrálnak a megbízható mérési eredmények biztosítása érdekében.
Számos tesztkamrát kínálunk, beleértve aProgramozható hőmérséklet- és klímavizsgáló kamra, amely lehetővé teszi a hőmérséklet és a páratartalom pontos szabályozását. Ez a kamra alkalmas különféle PV-modulok tesztelésére, beleértve a teljesítményértékelést és a tartósság tesztelését.
A miénkHőmérséklet páratartalom vibrációs tesztkamrakombinálja a hőmérséklet-, páratartalom- és rezgésvizsgálatot, átfogóbb értékelést biztosítva a PV-modul teljesítményéről különböző környezeti feltételek mellett.

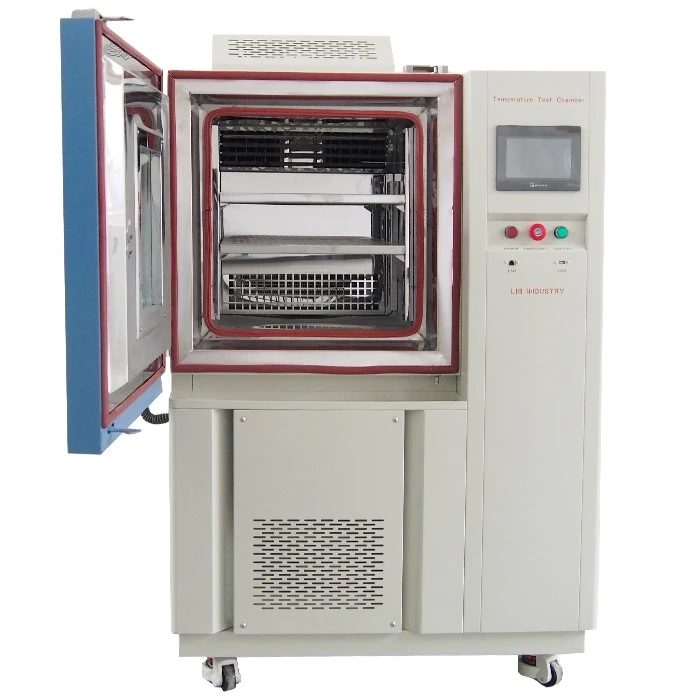

Autóipari alkalmazásokhoz is kínáljuk aSzabályozott hőmérsékletű kamra gépjárművekhez, amelyet úgy terveztek, hogy megfeleljen az autóiparban a PV-modulok tesztelésének speciális követelményeinek.
5. Vegye fel velünk a kapcsolatot vásárlásért és tanácsért
Ha Ön a napelem-modul tesztkamrájának piacán van, és pontos és megbízható vizsgálati eredményeket szeretne biztosítani, itt vagyunk, hogy segítsünk. Szakértői csapatunk részletes információkkal tud szolgálni termékeinkről, beleértve a tesztkamráink jellemzőit, specifikációit és teljesítményét. Testreszabott megoldásokat is kínálunk az Ön egyedi tesztelési igényeinek kielégítésére.
Legyen szó napelem-modul gyártóról, kutatóintézetről vagy autóipari vállalatról, tesztkamráink pontos és megbízható vizsgálati eredményeket biztosítanak Önnek. Lépjen kapcsolatba velünk még ma a beszerzési folyamat elindításához és igényeinek megbeszéléséhez.
Hivatkozások
- ASTM International. (2021). Szabványos vizsgálati módszerek kristályos szilícium földi fotovoltaikus (PV) modulokhoz. ASTM E905 - 21.
- IEC. (2020). Fotovoltaikus eszközök – 2. rész: A referencia napelemes eszközökre vonatkozó követelmények. IEC 60904 – 2:2020.
- ISO. (2019). Mérési bizonytalanság – 1. rész: Útmutató a mérési bizonytalanság kifejezéséhez. ISO/IEC Guide 98 – 3:2019.
